Électronique TLDfabriqueCâbles HDMI 2.0 haut débit haut de gamme pour les écrans 4K, les systèmes de divertissement à domicile, les équipements de jeux, les projecteurs, les salles de conférence, l'affichage numérique et les installations audiovisuelles professionnelles.
Le câble prend en charge jusqu'à 18 Gbit/s de bande passante et est conçu pour des applications telles que la vidéo 4K à 60 Hz, le HDR et l'audio numérique multicanal. Les configurations disponibles incluent différentes longueurs de câble, calibres de conducteurs, structures de blindage et matériaux de gaine pour répondre aux différentes exigences d'installation et des équipementiers.
Nous prenons en charge le développement d'échantillons, la production en vrac et la personnalisation OEM, y compris la longueur du câble, le type de connecteur, la couleur du câble, le logo et l'emballage.

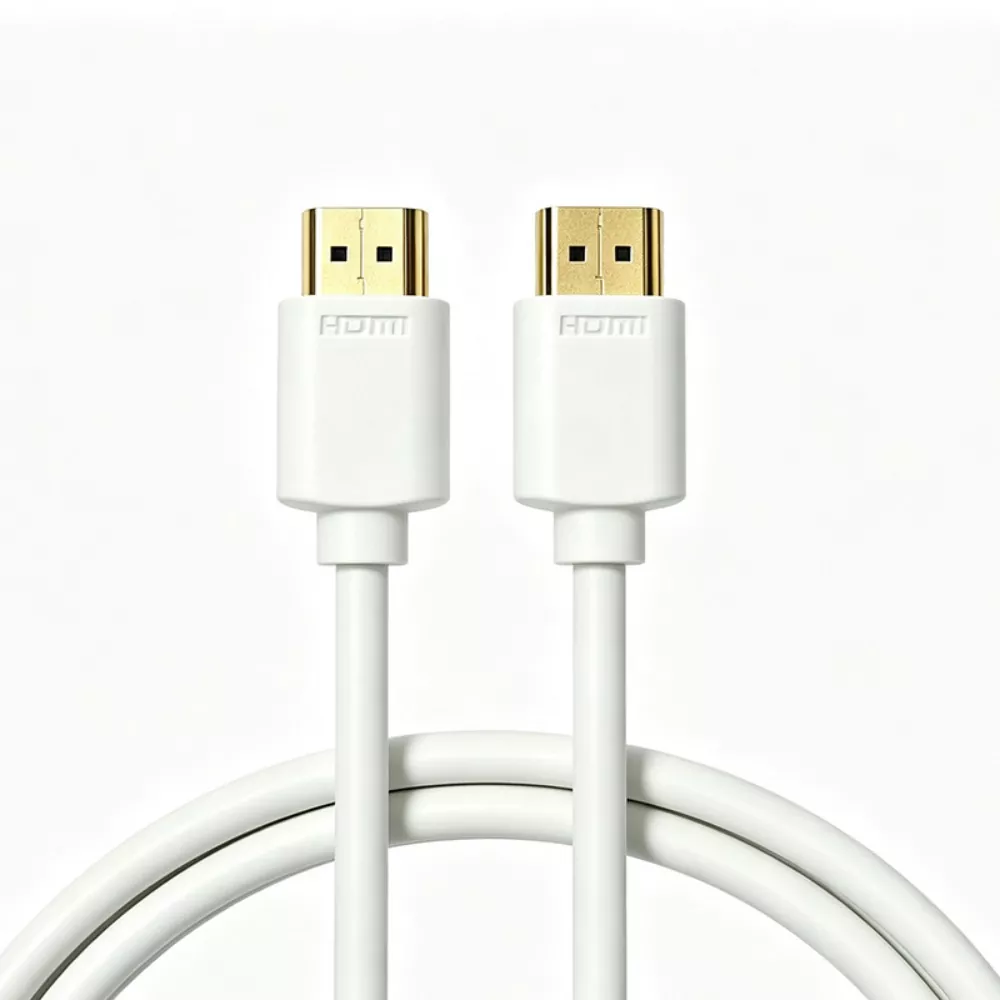

Un câble HDMI 2.0 haut débit haut de gamme est un câble d'interface numérique blindé conçu pour transmettre de la vidéo haute définition non compressée et de l'audio multicanal entre les appareils sources (par exemple, lecteurs Blu-ray 4K, consoles de jeux, décodeurs, PC) et les écrans (par exemple, téléviseurs UHD, projecteurs, moniteurs). Contrairement aux câbles HDMI standards, les câbles HDMI 2.0 prennent en charge une bande passante allant jusqu'à 18 Gbit/s, permettant une résolution 4K à 60 Hz avec HDR (High Dynamic Range), des couleurs profondes et des formats de son surround immersifs tels que Dolby Atmos et DTS:X. Le câble HDMI 2.0 haut débit haut de gamme de TLD est construit avec des conducteurs en cuivre étamé, un blindage triple couche et des connecteurs plaqués or pour garantir l'intégrité du signal sans perte sur de longues distances, ce qui en fait le choix préféré pour les cinémas maison, l'affichage numérique, les salles de conférence et les racks audiovisuels professionnels.
Le câble prend en charge une bande passante jusqu'à 18 Gbit/s, adaptée aux applications 4K à 60 Hz compatibles et à d'autres applications audiovisuelles numériques à large bande passante.
Il prend en charge les applications 4K @ 60 Hz, HDR et Deep Color en fonction de l'équipement connecté et de la configuration du système.
La spécification HDMI 2.0 prend en charge la transmission audio numérique à large bande passante pour les systèmes audiovisuels compatibles.
La structure en feuille, tresse et fil de drainage contribue à réduire l'influence des interférences électromagnétiques dans les installations où le blindage est important.
Différentes longueurs de câble, calibres de conducteurs, matériaux de gaine, couleurs et configurations de connecteurs sont disponibles en fonction des exigences du projet.
Convient aux téléviseurs 4K, lecteurs Blu-ray, décodeurs, consoles de jeux et autres équipements audiovisuels domestiques.
Les configurations de câbles HDMI 2.0 conviennent aux applications de jeux compatibles 4K à 60 Hz.
Utilisé pour les projecteurs, les moniteurs et les systèmes d'affichage commerciaux nécessitant une transmission vidéo numérique haute définition.
Convient aux écrans de salles de conférence, aux supports audiovisuels, à l'affichage numérique et à d'autres installations audiovisuelles commerciales.
Des assemblages de câbles HDMI personnalisés peuvent être intégrés dans des équipements électroniques et des produits de marque privée.
Les câbles HDMI sont classés par version et niveau de performances. TLD fournit des câbles selon plusieurs spécifications pour répondre aux différents besoins des applications :
|
Fonctionnalité |
HDMI standard (1.4) |
HDMI 2.0 |
HDMI 2.1 |
|
Bande passante |
10,2 Gbit/s |
18 Gbit/s |
48 Gbit/s |
|
Résolution maximale |
4K à 30 Hz |
4K à 60 Hz (HDR) |
8K à 60 Hz / 4K à 120 Hz |
|
Prise en charge audio |
8 canaux |
32 canaux, Dolby Atmos, DTS:X |
eARC amélioré, audio basé sur les objets |
|
Type de connecteur |
Standard Type-A |
Standard Type-A (avec Ethernet en option) |
Type-A/Type-C (pour Mini/Micro) |
|
Facteur de forme du câble |
Rond ou plat |
Rond (jauge plus épaisse) |
Rond (certifié Ultra Haute Vitesse) |
|
Longueur par défaut |
1,8 m – 5 m |
1,8 m – 15 m (options actives jusqu'à 30 m) |
1 m – 3 m (passif) ; actif jusqu'à 15m |
|
Blindage |
Basique |
Triple couche (feuille + tresse + fil de drainage) |
Réduction avancée des EMI |
|
Attestation |
Catégorie 1/2 |
Certifié Premium Haute Vitesse |
Certifié ultra haute vitesse |
HDMI 2.0 est aujourd'hui la norme de l'industrie pour le contenu 4K HDR. NotreCâble HDMI 2.0 haute vitesse haut de gamme est entièrement rétrocompatible avec les appareils HDMI 1.4 et rétrocompatible avec la plupart des sources HDMI 2.1 (bien que limité à 18 Gbit/s). Pour les applications 8K ou 4K à 120 Hz, TLD propose également des câbles HDMI 2.1 ultra haut débit : demandez plus de détails à notre équipe commerciale.
|
Paramètre |
Spécification |
|
Matériau conducteur |
Cuivre étamé pur (26-30 AWG, multibrin) |
|
Bande passante |
18 Gbit/s |
|
Résolutions prises en charge |
4K à 60 Hz, 1440p à 120 Hz, 1080p à 240 Hz |
|
Prise en charge des couleurs |
Couleurs profondes 10 bits/12 bits, HDR10, Dolby Vision, HLG |
|
Prise en charge audio |
32 canaux, Dolby Atmos, DTS:X, TrueHD |
|
Blindage |
Triple couche (feuille + tresse + fil de drainage) |
|
Type de connecteur |
Type A standard (19 broches, mâle/mâle) |
|
Placage du connecteur |
Contacts et coques plaqués or 15µ |
|
Matériau de la veste |
PVC (standard) / LSZH (sans halogène, à faible émission de fumée, en option) |
|
Plage de température |
-10°C à 80°C (14°F à 176°F) |
|
Impédance |
100 Ω ± 5% |
|
Rayon de courbure minimum |
4 × diamètre extérieur |
|
Longueurs standards |
0,5 m, 1 m, 1,8 m, 3 m, 5 m, 7,5 m, 10 m, 15 m |
|
Longueur passive maximale |
15m (certifié) |
|
Durée active maximale |
30 m (avec redriver/égaliseur intégré) |
Le fabricant contrôle le processus principal d’assemblage des câbles, depuis la préparation des conducteurs jusqu’aux tests finaux.
Les conducteurs en cuivre étamé sont préparés selon le calibre et la construction du câble spécifiés.
Les matériaux isolants et diélectriques sont traités selon la conception électrique et mécanique requise.
Les structures de feuilles, de tresses et de fils de drainage sont assemblées selon la conception de blindage sélectionnée.
Les connecteurs HDMI sont assemblés selon la configuration des broches et la conception du câble requises, suivis d'un surmoulage et d'un serre-câble, le cas échéant.
Les assemblages de câbles finis sont soumis à une inspection électrique et fonctionnelle conformément aux exigences confirmées du produit.
La production se concentre sur les assemblages de câbles HDMI pour les applications grand public, audiovisuelles commerciales et OEM.
La longueur du câble, le calibre du conducteur, le blindage, la conception du connecteur, le matériau de la gaine et l'emballage peuvent être ajustés en fonction des exigences de l'application.
L'usine prend en charge le développement d'échantillons, la confirmation des spécifications et la production en plus grand volume.
La préparation des câbles, la terminaison des connecteurs et l'inspection électrique sont traitées dans le cadre du processus de production.
Des spécifications, des couleurs, une marque et un emballage personnalisés peuvent être développés pour les projets OEM.
Il est utilisé pour transmettre de la vidéo et de l'audio numériques entre des appareils sources et d'affichage compatibles, notamment les téléviseurs 4K, les systèmes de jeux, les projecteurs, les moniteurs et les équipements audiovisuels commerciaux.
HDMI 2.0 prend en charge une bande passante jusqu'à 18 Gbit/s.
Oui. Le produit spécifié est conçu pour les applications 4K à 60 Hz, sous réserve des appareils connectés et de la configuration complète du système.
La configuration fournie comprend des conducteurs en cuivre étamé de 26 AWG à 30 AWG.
Oui. La longueur du câble, la configuration du connecteur, le calibre du conducteur, le blindage, le matériau de la gaine, la couleur, le logo et l'emballage peuvent être personnalisés.
Les longueurs standard incluent 0,5 m, 1 m, 1,8 m, 3 m, 5 m, 7,5 m, 10 m et 15 m. Les configurations actives peuvent s'étendre jusqu'à 30 m selon la conception spécifiée.
Oui. Des configurations de câbles HDMI actifs avec redriver/égaliseur intégré sont disponibles en fonction de la longueur de câble requise et de l'application.
Pour demander un devis compétitif pour des câbles, des adaptateurs ou des accessoires AV HDMI 2.0, veuillez fournir les informations suivantes à notre équipe commerciale à l'adresse sales06@tldcable.com :
Version HDMI requise (HDMI 2.0 / HDMI 2.1 / HDMI standard)
Longueur de câble requise (par exemple, 1 m, 3 m, 5 m, 10 m, 15 m, personnalisé)
Type de connecteur (adaptateur Type-A / Type-C / DVI-D / VGA)
Facteur de forme du câble (rond/plat/actif/passif)
Matériau de la gaine (PVC / LSZH / CMX pour l'extérieur)
Calibre du conducteur (26 AWG / 28 AWG / 30 AWG)
Exigence de blindage (blindage EMI standard triple couche/extra-lourd)
Quantité commandée (commande d'échantillon ou production de masse)
S'agit-il d'un projet, d'une distribution ou d'une marque OEM ?
Longueur ou couleur personnalisée ?
Emballage personnalisé (boîte griffée, étiquette volante, blister) ?
Impression du logo OEM/ODM sur la gaine du câble ou le connecteur ?
Terminaison spéciale (adaptateurs d'angle, étiquetage personnalisé) ?
Besoin de certifications spécifiques (UL, CE, FCC, HDMI LA, RoHS, etc.) ?
Besoin de tests ou de rapports d'inspection tiers ?
Pays/port de destination
Mode d'expédition préféré (fret aérien, fret maritime, courrier express)
Délai de livraison requis (par exemple, 7 jours / 15 jours / 30 jours)
Nom de l'entreprise
Personne de contact
Email et numéro de téléphone (avec indicatif du pays)
TVA / numéro d'identification fiscale (si requis pour les douanes de l'UE)
