A Commutateur de télécommande DC mâle à femelle 433 MHzfournit un moyen pratique de contrôler sans fil les équipements compatibles alimentés en courant continu. Au lieu d'actionner physiquement un commutateur ou de faire passer un câble de commande vers un appareil, les utilisateurs peuvent envoyer un signal sans fil via un émetteur distant de 433 MHz à un module récepteur connecté entre une source d'alimentation CC et la charge. Cet agencement est utile pour l'éclairage, les petits équipements électriques, les systèmes d'accès, les projets d'automatisation, les panneaux de commande et autres applications basse tension.
Cependant, le choix et l’installation d’un commutateur sans fil ne se limitent pas à faire correspondre les connecteurs CC mâles et femelles. La tension, le courant, la polarité du connecteur, la configuration de la sortie du récepteur, la distance de fonctionnement, les conditions environnementales, les interférences et les caractéristiques de charge peuvent tous affecter les performances. Ce guide explique les considérations techniques essentielles afin que les acheteurs, les installateurs et les intégrateurs de systèmes puissent éviter les problèmes de compatibilité et créer une solution de contrôle sans fil plus fiable.

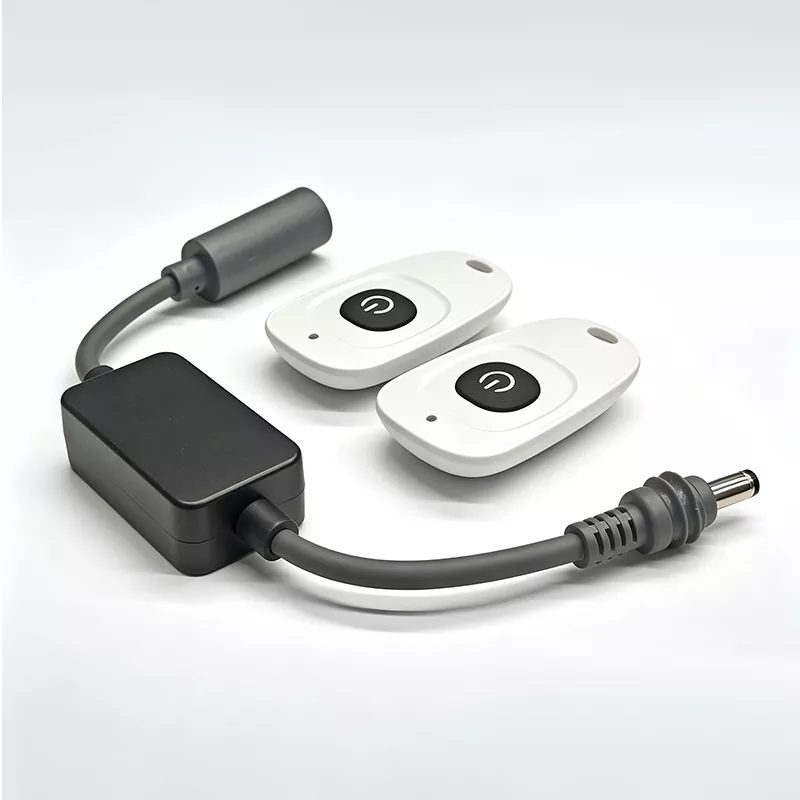

Un commutateur de télécommande CC mâle à femelle 433 MHz est un ensemble de commutation sans fil conçu pour contrôler une charge électrique CC à distance. Il intègre généralement des connecteurs DC mâles et femelles ainsi qu'un récepteur sans fil 433 MHz et un émetteur distant. La disposition des connecteurs permet d'intégrer le dispositif dans un circuit d'alimentation CC existant sans nécessiter un recâblage important.
Le concept de base est simple : la source d'alimentation CC fournit de l'électricité au module de commutation, tandis que la télécommande 433 MHz assure la commande sans fil. Lorsque le récepteur reconnaît le signal correct, son circuit de commutation interne change d'état et contrôle la puissance délivrée à la charge connectée.
Cette conception peut résoudre plusieurs problèmes courants. L'équipement peut être installé dans des endroits difficiles d'accès, un commutateur physique peut être difficile à monter ou les utilisateurs peuvent avoir besoin de contrôler plusieurs appareils à distance. Une solution de commutation CC sans fil peut réduire le routage des câbles et rendre le fonctionnement quotidien plus pratique.
Le processus opérationnel comprend généralement quatre étapes : transmission, réception, décodage et commutation. Lorsqu'un bouton de la télécommande est enfoncé, l'émetteur génère un signal radiofréquence codé autour de la bande 433 MHz. Le module récepteur écoute le signal correspondant et vérifie s'il correspond à son code de contrôle programmé.
Après une reconnaissance réussie, le récepteur active ses circuits de commutation. Selon la conception du produit, cela peut allumer ou éteindre la charge CC connectée, passer d'un état de fonctionnement à l'autre ou déclencher une sortie momentanée.
Envoie la commande sans fil.
Transporte les informations de contrôle codées.
Reçoit et valide le signal.
Contrôle l’alimentation de la charge connectée.
Les performances réelles dépendent de la puissance de l'émetteur, de la sensibilité du récepteur, de la conception de l'antenne, de l'environnement d'installation, des obstacles, du bruit électrique et du protocole 433 MHz spécifique utilisé par l'équipement.
| Composant | Fonction | Que vérifier |
|---|---|---|
| Connecteur mâle CC | Se connecte à une prise ou un câble DC compatible. | Taille, polarité, courant nominal. |
| Connecteur femelle CC | Fournit la connexion à la charge CC. | Dimensions et polarité des fiches adaptées. |
| Récepteur RF | Reçoit les commandes à distance. | Fréquence, plage, méthode de codage. |
| Circuit de commutation | Contrôle le courant vers la charge. | Capacité de tension et de courant. |
| Émetteur à distance | Envoie des commandes utilisateur. | Compatibilité et distance de fonctionnement. |
La compatibilité électrique est l'une des considérations les plus importantes lors de la sélection d'un commutateur CC sans fil. Un produit qui s’ajuste mécaniquement peut néanmoins ne pas être adapté électriquement. Les acheteurs doivent consulter la fiche technique complète plutôt que de se fier uniquement au nom du produit.
Le format compact basé sur un connecteur rend ce type de commutateur sans fil adapté à de nombreux scénarios de contrôle basse tension. Cela peut être particulièrement utile lorsque l'installation d'une nouvelle ligne de commande filaire augmenterait le temps d'installation ou créerait une interface utilisateur peu pratique.
Contrôle à distance des bandes LED, des lampes, des éclairages d'armoires, de l'éclairage décoratif et d'autres produits d'éclairage CC compatibles.
Contrôle sans fil pratique pour certains appareils basse tension et projets d'automatisation.
Utile pour commuter à distance les panneaux LED et l'éclairage d'affichage compatibles.
Un composant pratique pour les prototypes, les projets de loisirs, les systèmes éducatifs et les commandes personnalisées.
Peut être intégré dans des circuits de commande basse tension appropriés où une activation sans fil est requise.
Convient à certaines applications de commande auxiliaire basse tension après validation électrique et de sécurité.
L'installation doit commencer avec l'alimentation débranchée. Avant de connecter quoi que ce soit, identifiez la source d'alimentation CC, la charge contrôlée, la polarité du connecteur ainsi que la tension et le courant nominal du commutateur.
Pour les projets individuels, la compatibilité des connecteurs et les caractéristiques électriques sont généralement les premières priorités. Pour les projets OEM, de vente en gros et d'intégration de systèmes, des facteurs supplémentaires tels que la personnalisation, l'emballage, la cohérence de la production, le contrôle qualité et la capacité d'approvisionnement à long terme deviennent tout aussi importants.
| Exigence | Vérification recommandée |
|---|---|
| Compatibilité électrique | Tension, courant, polarité, spécifications du connecteur. |
| Performances sans fil | Compatibilité 433 MHz, portée, conception de l'antenne, résistance aux interférences. |
| Environnement applicatif | Température, humidité, poussière, exigences en matière de boîtier. |
| Exigences de production | MOQ, délai, cohérence qualité, packaging, personnalisation. |
Un fournisseur fiable doit être en mesure de fournir des spécifications techniques claires et de répondre à des questions pratiques sur les tailles des connecteurs, les caractéristiques électriques, le couplage à distance, les modes de commutation, les tolérances de production et les limites des applications.
Les commutateurs sans fil sont généralement simples à utiliser, mais des erreurs d'installation et les conditions environnementales peuvent entraîner un comportement inattendu. La liste de contrôle suivante peut aider à isoler les problèmes courants.
| Problème | Cause possible | Vérification suggérée |
|---|---|---|
| Aucune réponse | Pas d'alimentation ou appairage incorrect. | Vérifiez l’alimentation électrique et l’appairage à distance. |
| Plage de fonctionnement courte | Obstacles ou interférences RF. | Déplacez le récepteur et inspectez l’emplacement de l’antenne. |
| La charge ne fonctionne pas | Mauvaise tension, polarité ou sortie surchargée. | Vérifiez les spécifications électriques. |
| Fonctionnement intermittent | Signal faible, puissance instable ou interférence. | Vérifiez la stabilité de l’alimentation et l’environnement RF. |
Ces avantages sont particulièrement précieux pour les projets de rénovation, les installations temporaires, les appareils électroniques DIY et les produits pour lesquels une apparence extérieure propre est importante.
Pas nécessairement. Le partage de la même fréquence nominale ne garantit pas la compatibilité. L'émetteur et le récepteur peuvent utiliser des méthodes de codage, des protocoles, des procédures d'appariement ou des formats de signal différents. Vérifiez toujours que la télécommande et le récepteur sont conçus pour fonctionner ensemble.
Oui. Un connecteur mal dimensionné peut créer une connexion desserrée, une résistance de contact accrue, un fonctionnement intermittent ou une incompatibilité totale. Le diamètre extérieur et les dimensions intérieures de la goupille doivent être vérifiés le cas échéant.
Il peut contrôler l'éclairage LED CC compatible lorsque la tension d'éclairage, le courant, la configuration du connecteur, la polarité et les exigences de commutation correspondent aux spécifications du produit. Vérifiez toujours la capacité de charge avant l’installation.
La portée sans fil peut être affectée par les murs, les structures métalliques, les équipements électriques, l'orientation de l'antenne, l'emplacement d'installation, l'état de la batterie et les interférences radio. Une plage indiquée doit généralement être comprise comme un chiffre de condition de test plutôt que comme une garantie pour chaque installation.
L'adéquation dépend de la tension et du courant nominal du commutateur spécifique ainsi que des caractéristiques de la charge. Les charges haute puissance ou inductives peuvent nécessiter un relais, un contacteur, un pilote ou une autre architecture de contrôle adaptée au lieu de connecter la charge directement à un petit module de commutation sans fil.
Les acheteurs doivent se renseigner sur les valeurs nominales de tension et de courant, les spécifications des connecteurs, le protocole sans fil, la plage de fonctionnement, le mode de commutation, l'inspection de qualité, la disponibilité des échantillons, le MOQ, l'emballage, les options de personnalisation, le délai de production et l'assistance technique après-vente.
Un commutateur de télécommande DC mâle à femelle 433 MHz peut fournir une solution de contrôle sans fil pratique pour les équipements alimentés en DC compatibles. Sa plus grande valeur réside dans la combinaison de connexions CC simples avec un contrôle radiofréquence pratique, ce qui le rend utile dans l'éclairage, l'automatisation, la signalisation, l'électronique, les projets de rénovation et d'autres applications basse tension.
La clé d’une performance fiable est une bonne compatibilité. Avant d'acheter ou d'installer un commutateur, vérifiez la tension CC, le courant maximum, les dimensions du connecteur, la polarité, la compatibilité sans fil, le mode de commutation, les conditions environnementales et la plage de fonctionnement prévue. Pour les projets commerciaux et OEM, la capacité du fournisseur, la cohérence des produits, la prise en charge de la personnalisation et le contrôle qualité doivent également être évalués.
