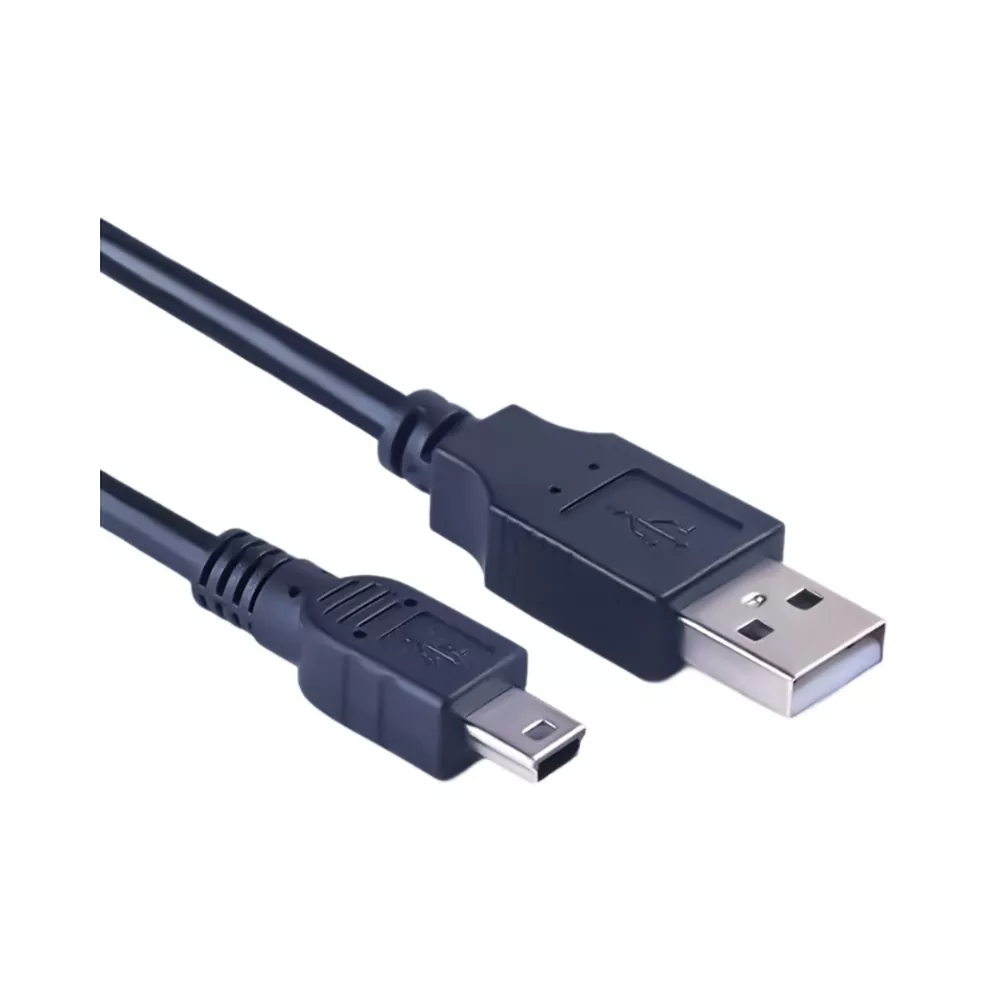

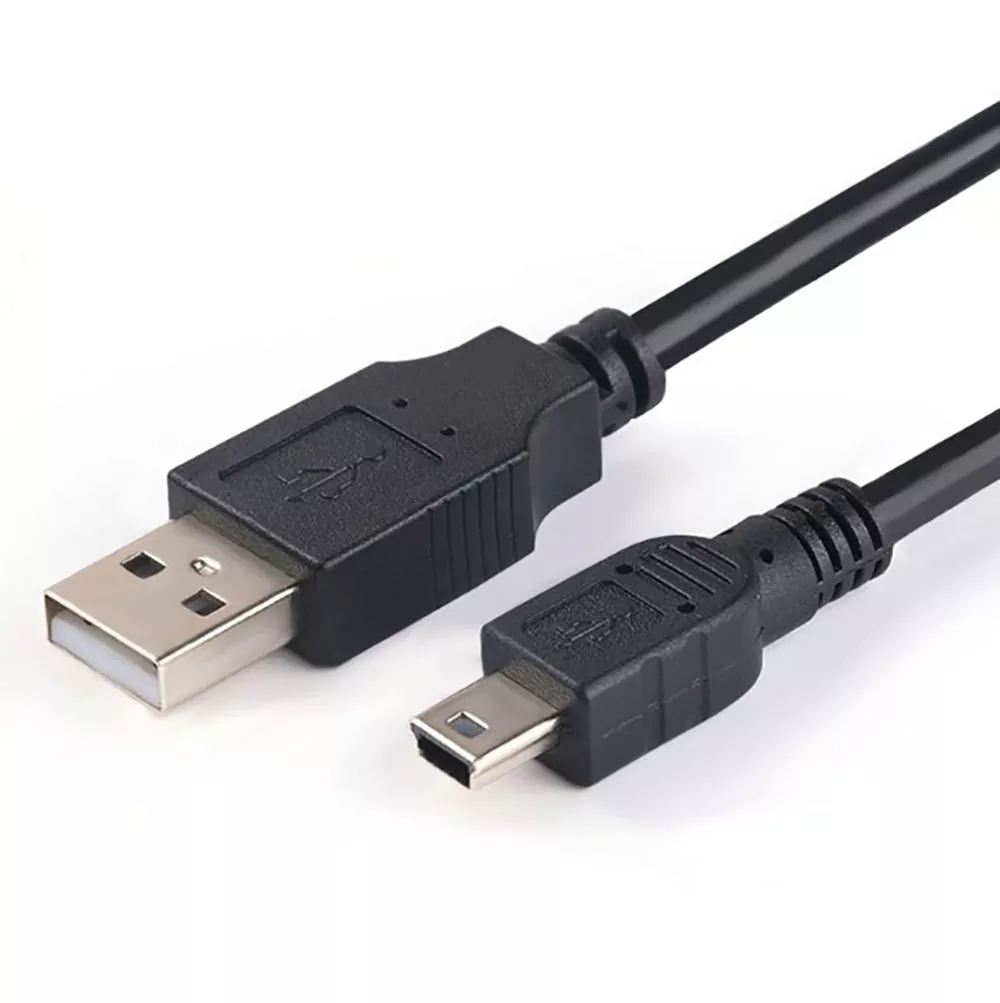

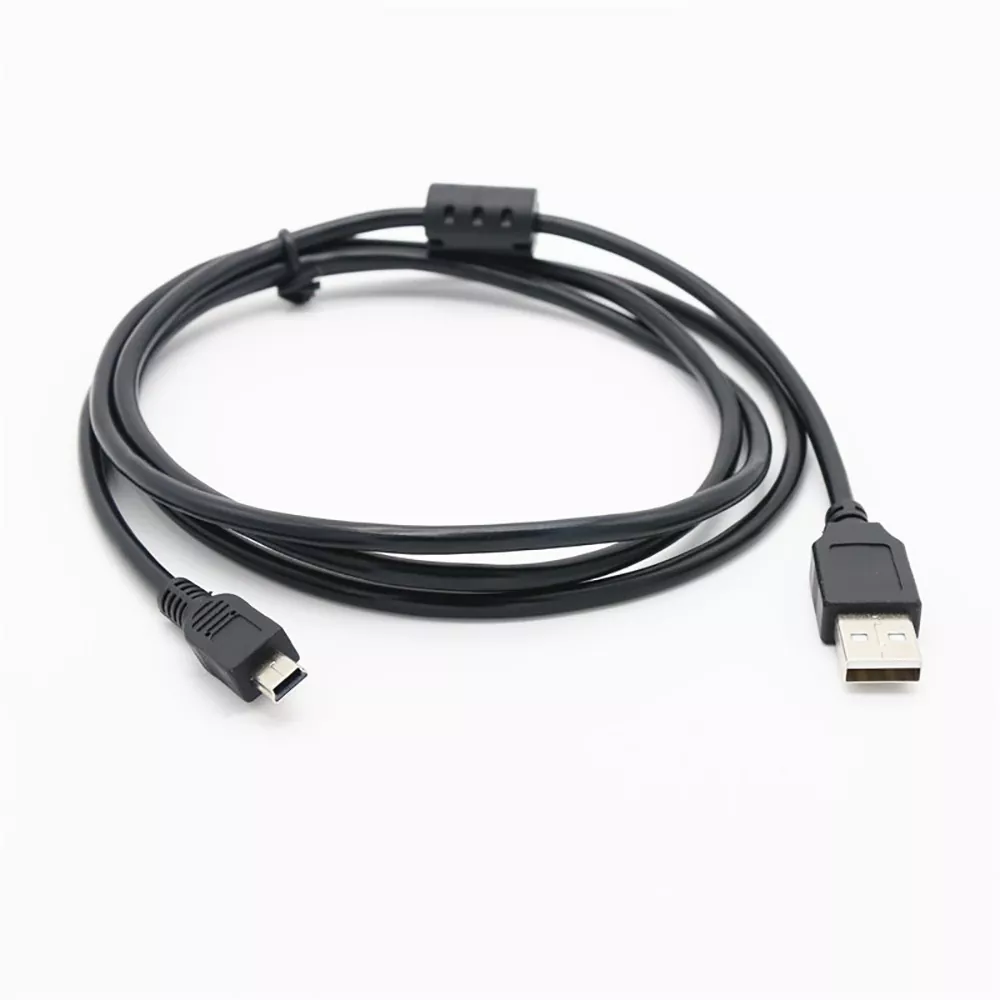

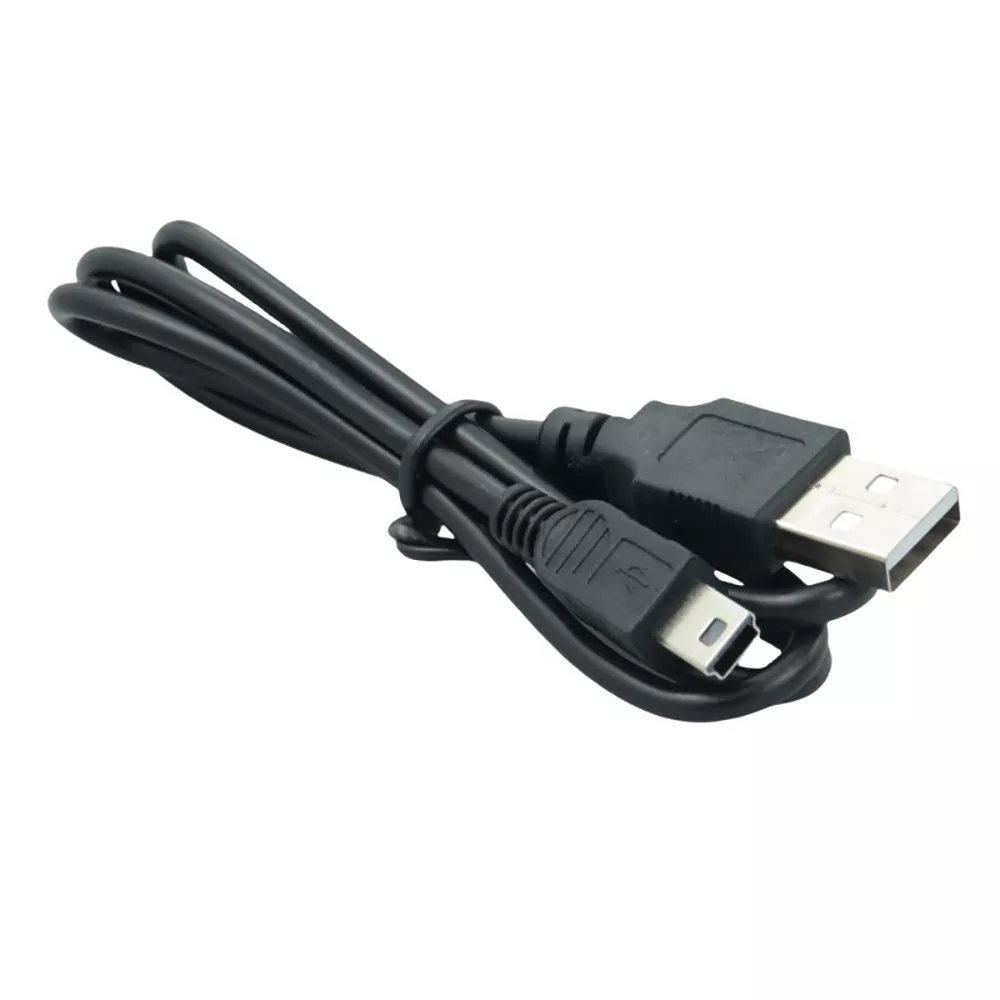

Le câble USB 2.0 A mâle vers Mini B de TLD Electronic, un câble USB chinois fabricant et usine, est conçu pour les appareils compatibles nécessitant une norme Connexion USB Type-A vers Mini-B (5 broches). Le câble utilise une alimentation en cuivre étamé et Conducteurs de données, dotés d'une paire torsadée D+/D-. Il fournit une triple couche blindage avec une feuille d'aluminium et un treillis en cuivre étamé à 48 tresses pour une fiabilité performances.
|
Paramètre |
Détails |
|
Nom du produit |
Câble USB 2.0 A mâle vers Mini B – Synchronisation des données et Cordon de chargement |
|
Marque |
TLD / Marque Privée (OEM bienvenu) |
|
Origine |
Guangdong, Chine |
|
Certifications |
RoHS, REACH, UL |
|
Type de connecteur |
USB Type-A mâle vers USB Mini-B mâle (5 broches) |
|
Longueur |
1 m à 3 m / longueurs personnalisées disponibles |
|
Taux de transfert de données |
480 Mbps (USB 2.0 haut débit) |
|
Livraison de puissance |
Jusqu'à 2,4 A (alimentation par bus USB standard) |
|
Conducteurs de puissance |
Cuivre étamé (VBUS et masse) |
|
Conducteurs de données |
Cuivre étamé (paire torsadée D+/D-) |
|
Blindage |
Feuille d'aluminium + maille de cuivre étamé 48 tresses |
|
Veste |
PVC flexible – noir mat ou blanc (couleurs personnalisées disponible) |
|
Coque de connecteur |
Laiton nickelé avec serre-câble surmoulé |
|
Placage de contact |
Bronze phosphoreux doré |
|
Profil de prise Mini-B |
Mini-B standard à 5 broches |
|
Compatibilité descendante |
Entièrement compatible avec les appareils USB 1.1 |
|
Température de fonctionnement |
-10°C à 60°C |
|
Conditionnement |
Polybag, sac zip-lock, carte blister ou personnalisé boîte de vente au détail |
|
Délai de mise en œuvre |
15 à 20 jours pour les commandes groupées ; échantillons gratuits en 5 à 7 jours |
|
Quantité minimale de commande |
100 unités ; flexible pour les projets personnalisés |
Le connecteur USB Mini-B est plus petit que le Type-B standard et plus robuste que le Micro-B. Il est utilisé sur de nombreux appareils numériques appareils photo, lecteurs de musique portables et disques durs externes fabriqués au cours du depuis plus de 15 ans. Ce câble remplace les câbles groupés qui se cassent ou se perdre.
À 480 Mbps (USB 2.0 haut débit), le Le câble gère les charges de travail courantes des appareils portables :
Partage de connexion de l'appareil photo et transfert de photos : déchargez une mémoire de 32 Go carte pleine d'images RAW (environ 1 000 photos de 30 Mo chacune) en moins de 12 ans minutes.
Synchronisation musicale : transférez une bibliothèque musicale de 10 Go (environ 2 500 chansons) en moins de 4 minutes.
Sauvegardes sur disque externe : copiez un dossier de 5 Go de documents et multimédia sur un disque dur portable en moins de 2 minutes.
Le câble transporte à la fois l'alimentation (VBUS) et données (D+/D-), afin que vous puissiez synchroniser et charger en même temps. C'est utile pour :
Partage de caméra : connectez un reflex numérique à un ordinateur portable pour une visualisation en direct prise de vue tout en gardant la batterie de l'appareil photo rechargée.
Navigation GPS : mettez à jour les cartes sur un Garmin pendant qu'il se charge la voiture ou à un bureau.
Lecteurs de musique : synchronisez les listes de lecture pendant que l'appareil se charge pendant la nuit.
Collecte de données sur le terrain : gardez un enregistreur numérique sous tension pendant de longues interviews ou des sessions d'enregistrement.
Les câbles Mini-B sont souvent transportés sacs pour appareils photo, sacs à dos et boîtes à gants. Ce câble est conçu pour un usage quotidien utiliser :
Soulagement de traction surmoulé s'étendant sur 25 mm à partir de chaque connecteur
Coquilles de connecteur en laiton nickelé
Contacts en bronze phosphoreux dorés
Plus de 5 000 cycles d'insertion/retrait confirmés par mécanique test
La gaine en PVC flexible résiste au pliage et à l'abrasion
Les appareils portables sont souvent utilisés à proximité interférences sans fil. Le blindage feuille + tresse fournit un rejet EMI/RFI, aidant à éviter :
Fichiers image corrompus lors du transfert
Audio défectueux pendant la synchronisation de la musique
Sauvegardes interrompues sur des disques externes
Connexions de connexion instables lors des tournages en studio

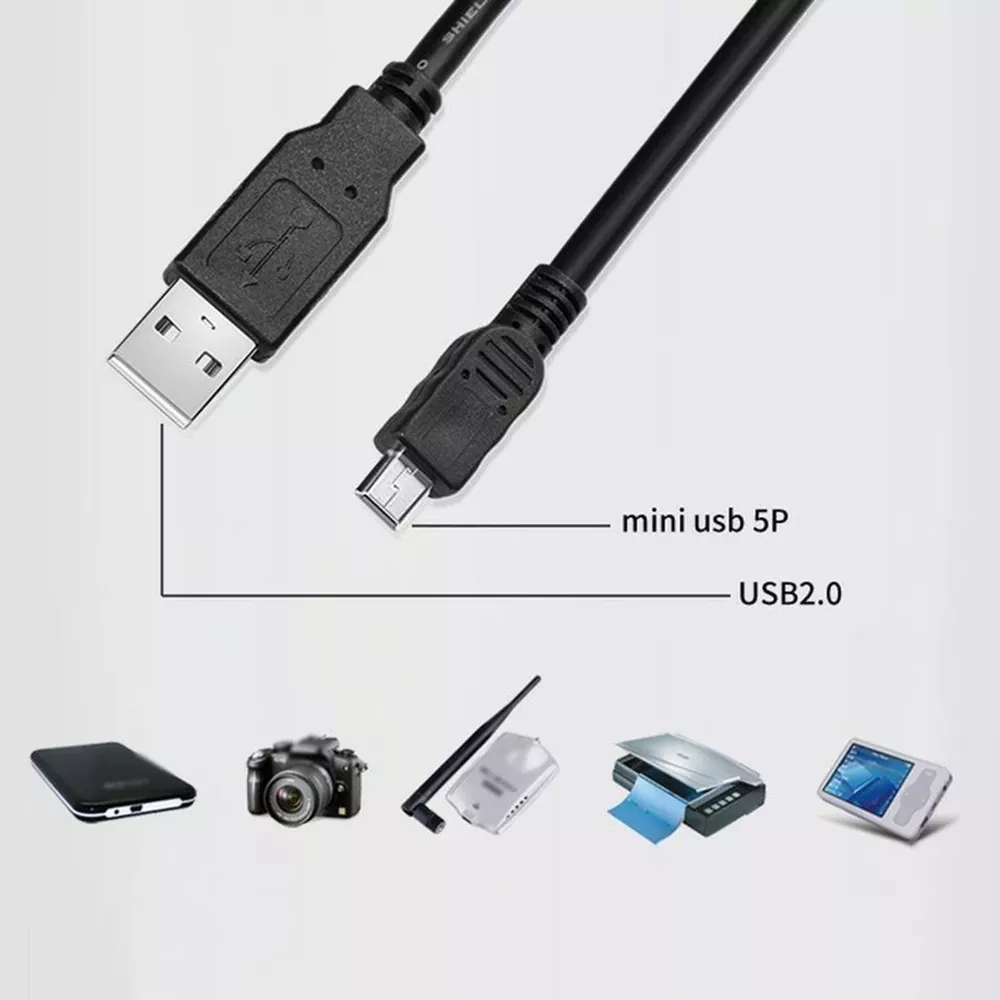

Le port Mini-B était la norme pour appareils portables depuis plus d’une décennie. Ce câble est compatible avec :
Appareils photo numériques : Canon EOS (séries Rebel, 5D, 6D, 7D), Nikon DSLR (séries D3xxx, D5xxx, D7xxx, D8xx), Sony Alpha (anciens modèles), Pentax, Olympus, Fujifilm X-series (anciens modèles), Panasonic Lumix (anciens)
Musique portable : iPod classic, iPod nano (anciennes générations), SanDisk Sansa, Sony Walkman (numérique), Creative Zen, Zune
Stockage externe : disques durs portables de 2,5 pouces de WD, Seagate, Toshiba, Hitachi, Samsung (modèles antérieurs à 2018)
GPS et navigation : ordinateurs de poche Garmin (GPSMAP, série eTrex), GPS de voiture TomTom
Enregistreurs vocaux et audio : Zoom série H (H4n, H5, H6), Série Tascam DR, série Sony ICD
Autres : liseuses Kindle plus anciennes, caméras embarquées, moniteurs pour bébé, microscopes numériques, projecteurs portables, claviers MIDI, appareils électroniques DIY cartes (Arduino avec Mini-B)
Fonctionne avec les ports USB 3.0 (fonctionne à des vitesses 2.0) et ports USB 1.1. Un câble pour les environnements mixtes.
Studios de photographie et prises de vue sur site : attachez un reflex numérique à un ordinateur portable pour un aperçu en direct, transférer des fichiers RAW et conserver la batterie de l'appareil photo chargé.
Voyage et aventure : emportez un câble Mini-B de rechange pour un appareil photo, GPS et lecteur portable.
Production musicale et audio : synchronisation des bibliothèques musicales, transfert des enregistrements sur le terrain et connecter des enregistreurs portables à un poste de travail de montage.
Sauvegarde à domicile et au bureau : connectez des disques externes portables à ordinateurs de bureau pour les sauvegardes de fichiers de routine.
Éducation et recherche sur le terrain : utilisation avec des enregistreurs de données, GPS portatif et instruments portables.
Retail & E-commerce : un accessoire pour appareil photo à grand volume magasins, détaillants d’électronique et vendeurs en ligne.
Bricolage et électronique : connectez Arduino, Raspberry Pi (ancien modèles) et cartes de développement pour la programmation et le débogage.
Le Mini-B à 5 broches comprend VBUS (alimentation), D+/D- (paire de données) et masse. Contacts en bronze phosphoreux dorés avec un taux d'insertion minimum de 5 000 cycles.
Les lignes de données sont étroitement tordues (6 à 8 torsions par pouce) pour minimiser la diaphonie et maintenir l'intégrité du signal à 480Mbps.
Conducteurs en cuivre étamé 28 AWG fournir un chemin d'alimentation à faible résistance (environ 0,06 Ω par pied). Tension la chute reste inférieure à 0,2 V à 2,4 A.
Le papier d'aluminium fournit 100 % couverture contre les EMI haute fréquence. Le maillage en cuivre étamé à 48 tresses ajoute résistance mécanique et rejet du bruit basse fréquence.
Chaque câble subit :
Continuité (les 5 broches)
Isolation contre les courts-circuits
Isolation Hi-Pot (300 V CC, >10 MΩ)
Résistance (VBUS et masse)
Poignée de main fonctionnelle avec un hôte USB
TLD fonctionne sous ISO-9001:2015 gestion de la qualité certifiée.
|
Point de contrôle qualité |
Méthode |
Critères d'acceptation |
|
CQ des matériaux entrants |
Visuel + jauge + résistance |
Conducteur AWG, couverture de blindage, placage |
|
Inspection de soudure en ligne |
Inspection optique automatisée (AOI) |
Joints 100% sans défaut |
|
Test 100% électrique |
Testeur automatisé (ATE) |
Continuité, isolement, Hi-Pot |
|
Test de résistance |
Micro-ohmmètre (échantillon décalé) |
VBUS < 0,15 Ω, GND < 0,15 Ω |
|
Force d'insertion/retrait |
Jauge de force (échantillon de décalage) |
0,5 à 2,0 kgf (spécifications USB-IF) |
|
Endurance aux virages |
Testeur de flexion (échantillon de décalage) |
8 000 cycles à 180° – aucune panne électrique |
|
Validation de l'appareil réel |
Quotidien : attache de l'appareil photo, test de copie du lecteur |
Connexion stable, transfert sans erreur |
|
Inspection visuelle |
100% unités |
Pas de rayures, de désalignement ou de flash de moulage |
Créé en 2008, TLD est un établissement de 12 000 m² Fabricant, fournisseur et exportateur certifié ISO-9001 avec plus de 200 employés et 15 ingénieurs R&D internes. L'installation de Dongguan est entièrement automatisée lignes de production – découpe, dénudage, brasage, surmoulage et tests.
TLD fournit des marques mondiales, notamment ZTE, Skyworth et Hisense, ainsi que des distributeurs en gros, caméra/audio détaillants et vendeurs de commerce électronique dans 55 pays.
Ce que TLD propose :
Tarification directe d'usine pour les commandes en gros et en gros
Longueurs personnalisées (3 pieds, 6 pieds, 10 pieds), couleurs (noir, blanc, bleu, rouge), étiquetage des connecteurs et emballage de vente au détail
Étiquetage privé, cartes blister personnalisées et boîtes de vente au détail complètes
Échantillons gratuits pour les acheteurs qualifiés dans les 5 à 7 jours
Modèles standards en stock pour une expédition rapide
98,5 % de respect des délais de livraison sur 24 mois
Gestionnaires de comptes dédiés et support technique
ProPhoto Supplies (États-Unis) : « Nous regroupons Câbles Mini-B de TLD avec nos attaches et accessoires pour caméra. Les photographes aiment la qualité de fabrication – fini les câbles fragiles qui tombent en panne au milieu du tournage. Nous avons commandé plus de 5 000 unités et le taux de retour est pratiquement nul.
R : Le connecteur Mini-B était largement utilisé sur les appareils photo numériques (reflex numériques Canon/Nikon/Sony), les lecteurs de musique portables (iPod classique/nano, SanDisk), disques durs externes de 2,5 pouces, ordinateurs de poche GPS, numériques enregistreurs vocaux et autres appareils électroniques grand public portables fabriqués à partir du du milieu des années 2000 à la fin des années 2010. Si votre appareil dispose d'un petit port USB trapézoïdal (plus large en bas), il s'agit probablement d'un Mini-B.
R : Non. Les Mini-B et Micro-B sont différents connecteurs. Le Mini-B est plus large et plus épais (environ 10,6 mm × 7,5 mm). Micro-B est plus étroit et plus plat. Ils ne sont pas interchangeables. Ceci Le câble est spécifiquement destiné aux ports Mini-B.
R : Oui. Série Canon EOS (Rebelle, 5D, 6D, 7D etc.) et reflex numériques Nikon (D3xxx, D5xxx, D7xxx, D8xx etc.) avec ports Mini-B fonctionnera. Vous pouvez l'utiliser pour le transfert de fichiers, le partage de connexion en direct et le chargement. (en fonction des paramètres de votre appareil photo).
R : 480 Mbps (USB 2.0 haut débit). Pour des transferts plus rapides, TLD propose également des câbles USB 3.0 Mini-B – contactez le commercial équipe.
R : Oui. Le câble transporte à la fois l'alimentation (VBUS) et données (D+/D-), afin que vous puissiez synchroniser et charger simultanément.
R : Oui. TLD propose des marques privées et Services OEM – couleurs personnalisées (noir, blanc, bleu, rouge, rose, etc.), laser gravure sur la coque du connecteur, marquage imprimé sur la gaine et personnalisé emballage.
R : Oui – TLD fournit des échantillons gratuits aux entreprises qualifiées. Vous ne payez que les frais d'expédition. Testez le câble avec votre Appareils réels avant de passer une commande groupée.
Câbles USB et AV :

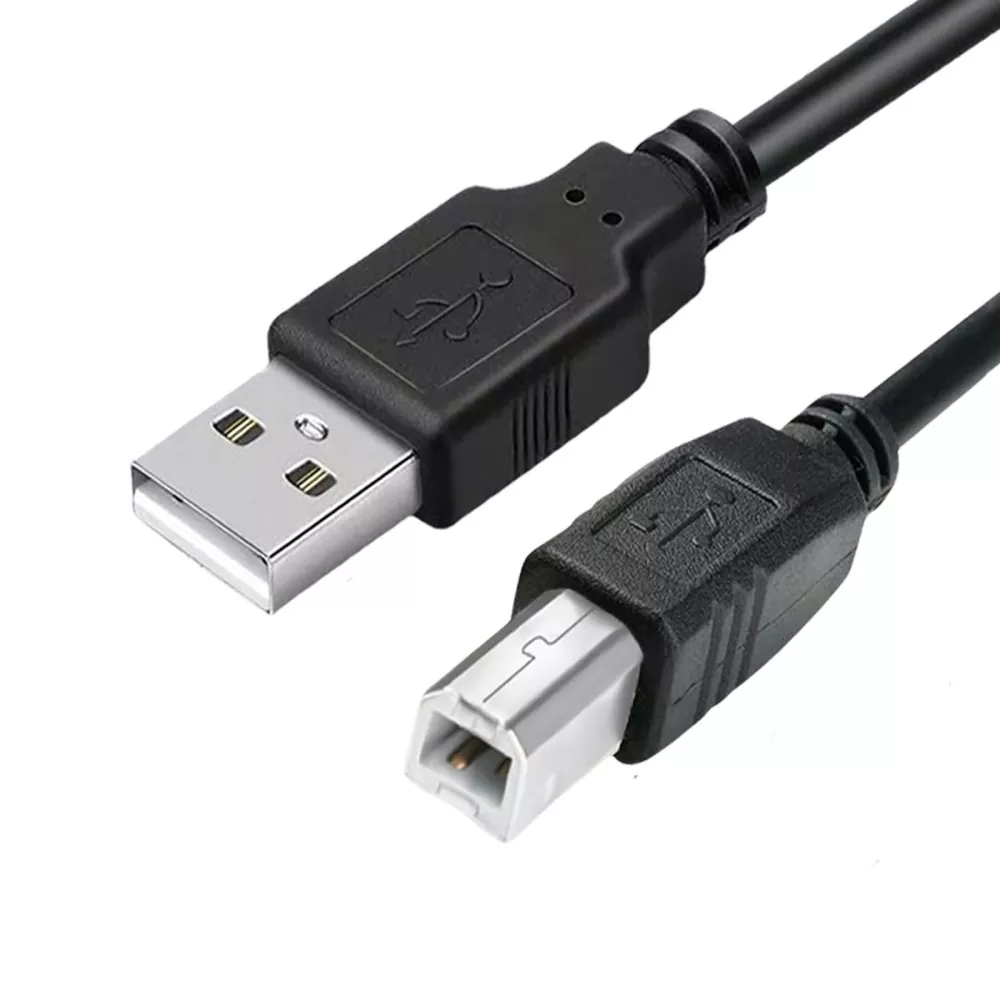

Câble USB 2.0 A vers B 6 pieds – Cordon pour imprimante/scanner haute vitesse
